X350 Inspectra Système d'inspection visuelle en ligne
Présentation de X350 Inspectra
Inspectra est un module optionnel qui offre une inspection visuelle automatisée et 100 % en ligne à la presse numérique rouleau à rouleau Afinia Label X350. Développé par Afinia Label en collaboration avec AIS Vision Automation, ce système contrôle chaque étiquette pendant la production afin d'identifier les défauts d'impression et les erreurs de contenu critiques avant que l'étiquette n'atteigne votre produit.
Conçue pour les dispositifs médicaux, l'industrie pharmaceutique et d'autres applications exigeant une qualité optimale, l'imprimante d'étiquettes X350 Inspectra compare l'impression à une référence approuvée tout en contrôlant le texte défini, les données variables, les codes-barres, les codes 2D, les illustrations et le repérage.
Les recettes d'inspection enregistrées facilitent la configuration des tâches, tandis que les alertes de défauts immédiates et les enregistrements d'inspection aident les opérateurs à résoudre les problèmes et à analyser les résultats de production.
Imprimez. Inspectez. Protégez.
Découvrez l'imprimante d'étiquettes X350. Regardez la vidéo
- Couverture d’inspection en ligne à 100
- Vitesse d’inspection jusqu’à 27 m/min
- Vérification du texte, des codes-barres et des codes 2D
- Processus d’inspection et enregistrements de défauts enregistrés
Inspection en ligne à 100
X350 Inspectra contrôle l’intégralité de la bande imprimée pendant la production, offrant une couverture d’inspection qui ne repose pas uniquement sur un échantillonnage manuel périodique. Chaque étiquette est évaluée selon les critères d’inspection définis pour la tâche, aidant ainsi les opérateurs à identifier les défauts et les erreurs de contenu critiques avant que les étiquettes n’atteignent le produit fini.
Comparaison avec un modèle approuvé
Le système de vision compare la production à une étiquette de référence approuvée. Les zones d’inspection et les tolérances peuvent être configurées selon les exigences de l’application, et les recettes d’inspection enregistrées garantissent une configuration cohérente pour les travaux répétitifs.
Inspection de l’impression et des illustrations
X350 Inspectra peut identifier les différences définies entre la référence approuvée et l’étiquette imprimée, notamment les impressions manquantes, les stries, les vides, les taches, les éléments incomplets et les variations d’illustration. Le système peut également surveiller la position et le repérage de l’étiquette.
Inspection du texte et des données variables
Contrôlez la présence et le contenu des champs de texte définis, y compris les informations de production variables telles que les numéros de lot, les numéros de série et les dates de péremption. Cela rend X350 Inspectra particulièrement utile pour les étiquettes où chaque élément imprimé peut contenir des informations uniques ou spécifiques à la production.
Vérification des codes-barres et des codes 2D prise en charge
Les codes-barres 1D et les codes 2D peuvent être inclus dans le processus d’inspection. Le système permet de vérifier la présence des codes requis et leur conformité aux critères d’inspection configurés.
Applications d’étiquetage pour dispositifs médicaux et UDI
les étiquettes de dispositifs médicaux peuvent combiner des éléments graphiques fixes avec des identifiants de dispositif, des informations de production, des codes-barres et des codes 2D. X350 Inspectra est conçu pour prendre en charge les applications d’étiquetage de dispositifs médicaux compatibles UDI et à données variables en vérifiant les éléments de support définis et en comparant l’étiquette complète à une référence approuvée.
Inspection en ligne à 100 % pour les étiquettes de dispositifs médicaux UDI et à données variables.
X350 Inspectra est un outil de production et d’inspection. Le fabricant d’étiquettes reste responsable de la validation des processus et de la conformité à toutes les exigences réglementaires et de système qualité applicables.
Étiquettes pharmaceutiques et critiques
X350 Inspectra convient également aux applications pharmaceutiques, de santé, de laboratoire et autres applications critiques où l’exactitude des textes, des codes, des informations variables et des éléments graphiques est essentielle. Les critères d’inspection peuvent être configurés en fonction du contenu spécifique et des défauts potentiels associés à chaque application.
Détection immédiate des défauts

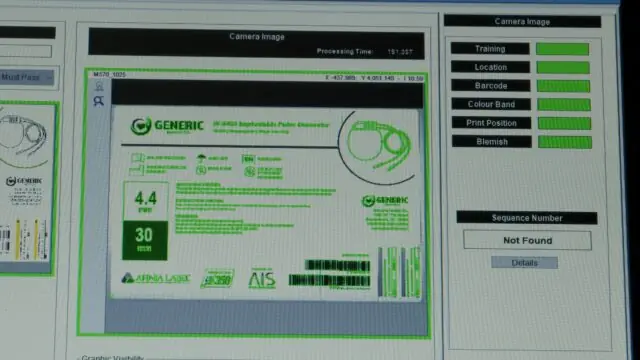

lorsqu’un défaut est détecté, une alerte à l’écran indique à l’opérateur l’emplacement du problème. La réponse de production peut être configurée pour générer une alerte ou interrompre la production, empêchant ainsi que d’autres étiquettes affectées ne poursuivent leur cheminement.
Enregistrements d’inspection pour le contrôle qualité
Le système conserve les images des étiquettes non conformes, les résultats des tâches et les résumés d’inspection. Ces enregistrements fournissent des informations de production utiles et peuvent faciliter le contrôle qualité interne, le dépannage et l’amélioration continue des processus.
Configurations d’inspection enregistrées et réutilisables
Les configurations d’inspection peuvent être enregistrées et réutilisées pour les tâches répétées. Cela réduit le temps de configuration, assure la cohérence entre les productions et aide les opérateurs à appliquer les critères d’inspection approuvés à chaque fois qu’une tâche d’étiquetage est remise en production.

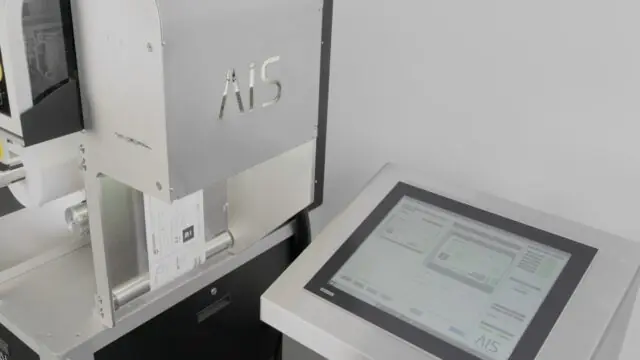

Contrôleur AIS Vision dédié

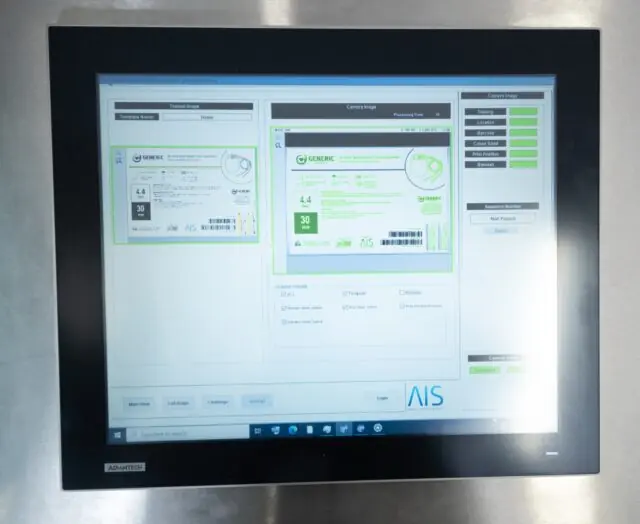

Un contrôleur AIS dédié et une interface tactile permettent la configuration de l’inspection, la surveillance de la production en temps réel, la notification des défauts et l’accès aux résultats d’inspection. La connectivité Ethernet et le stockage local des enregistrements facilitent l’intégration dans l’environnement de production.
Développé avec AIS Vision Automation
X350 Inspectra a été développé par Afinia Label en collaboration avec AIS Vision Automation en Irlande. Il intègre une technologie de vision industrielle dédiée au flux de production X350 pour fournir une inspection automatisée et un retour d’information immédiat à l’opérateur.
Un flux de travail d’impression et d’inspection coordonné
- Approbation : Charger la référence d’étiquette approuvée et définir les critères d’inspection requis.
- Enregistrement : Stocker la configuration en tant que configuration d’inspection réutilisable.
- Production : Imprimer les étiquettes à l’aide du flux de production X350.
- Inspection : Contrôlez la bande imprimée complète en ligne à des vitesses allant jusqu’à 27 mètres par minute.
- Réponse : Alerter l’opérateur, identifier l’emplacement du défaut et lancer la réponse de production configurée.
- Analyse : Utiliser les images de défauts enregistrées, les résultats et les résumés de production pour analyser la production.
Principales fonctionnalités d’inspection
- Inspection à 100 % de la bande imprimée
- vitesses d’inspection jusqu’à 27 mètres par minute
- largeurs d’inspection jusqu’à 324 mm
- comparaison avec le master approuvé
- vérification de la présence et du contenu du texte
- inspection des lots, des séries, des numéros de série et des dates de péremption
- prise en charge de l’inspection des codes-barres 1D et 2D
- détection des défauts d’impression et des variations de repérage
- alertes de défauts à l’écran avec mise en évidence des emplacements des défauts
- alerte opérateur et arrêt de production configurables
- recettes d’inspection enregistrées pour les travaux répétitifs
- images des étiquettes défectueuses et résumés d’inspection
Intégré à la X350

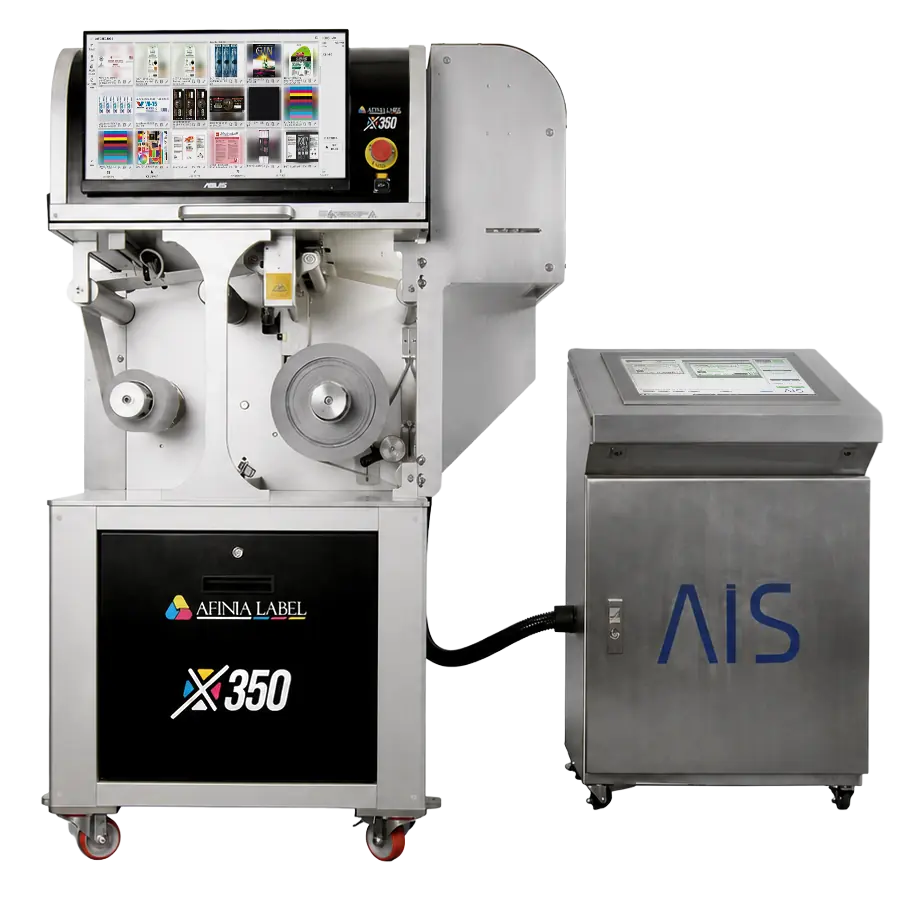

X350 Inspectra est une configuration d’inspection visuelle pour la presse numérique rouleau à rouleau Afinia Label X350. Elle combine le flux de production de la X350 avec la technologie de vision industrielle dédiée d’AIS. Les capacités d’impression, la compatibilité des supports, les options de finition et les spécifications complètes de la presse sont disponibles sur la page produit X350.
Découvrez l’Inspectra X350 en action
observez l’Inspectra X350 et le système de vision AIS fonctionner ensemble pour imprimer et inspecter des étiquettes critiques.
Discutez de votre application d’inspection
les exigences d’inspection varient selon l’étiquette, les données, les codes, l’environnement de production et le processus qualité. Contactez Afinia Label pour discuter des défauts et du contenu que vous devez inspecter, des dimensions de vos étiquettes, de la vitesse de production requise et des exigences de validation.
Contactez un spécialiste Afinia Label Explorez l’imprimante d’étiquettes X350
Inspection method | Automated in-line machine vision |
|---|---|
| Inspection coverage | 100% of the printed web |
| Maximum inspection speed | Up to 27 metres per minute |
| Maximum inspection width | Up to 324 mm |
| Reference method | Comparison against an approved master |
| Job setup | Saved and reusable inspection recipes |
| Print inspection | Missing print, streaks, voids, spots and incomplete elements |
| Text inspection | Presence and content verification |
| Variable-data inspection | Lot, batch, serial and expiration information |
| Code inspection | Supported 1D barcodes and 2D codes |
| Artwork inspection | Comparison against an approved reference |
| Registration inspection | Detection of position and registration variation |
| Fault notification | On-screen alert with highlighted defect location |
| Production response | Configurable alert and production stop |
| Defect records | Failed-label images, job results and inspection summaries |
| Job storage | Saved inspection configurations |
| Controller and display | Dedicated AIS controller with touchscreen interface |
| Connectivity and storage | Ethernet connection and local inspection records |
| Electrical requirements | To be confirmed for regional configuration |
| Installed dimensions and weight | To be confirmed |
Contactez un spécialiste X350 Inspectra
Décrivez-nous votre application d’étiquetage et vos exigences en matière d’inspection. Nous vous aiderons à déterminer si X350 Inspectra est adapté à votre flux de production et organiserons une démonstration personnalisée.
- Demandez des informations sur le produit et les prix
- Discutez du texte, des données variables, des codes-barres et des défauts que vous devez inspecter
- Planifiez une démonstration X350 Inspectra
